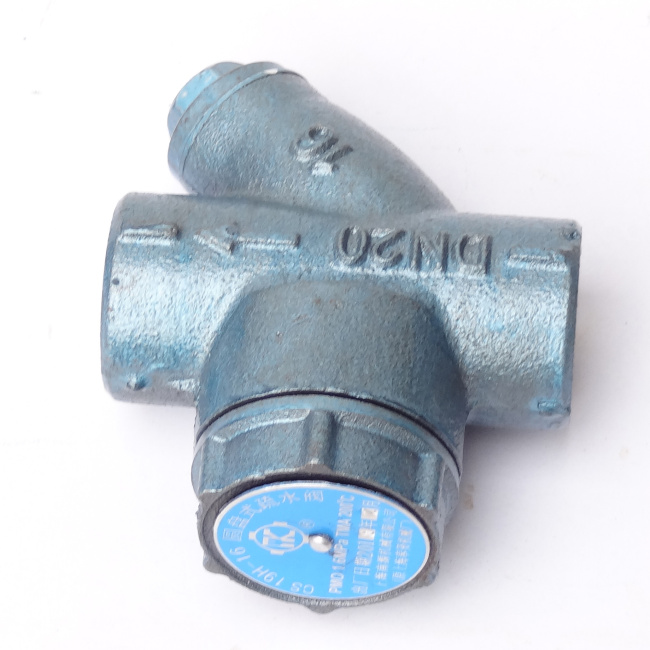

CS19H熱動力式蒸汽疏水器工作原理

CS19H熱動力式蒸汽疏水器工作原理

   CS19H熱動力式蒸汽疏水器內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。

CS19H-16圓盤式疏水閥-上海南源機械有限公司

CS19H熱動力式蒸汽疏水器工作原理:

1，熱動力式蒸汽疏水閥主要構件是一個扁圓的金屬壓蓋，依靠熱力學和動力學兩種原理進行工作。

2，當冷凝水進入通道時，壓蓋處于打開狀態，水蒸氣進入置換冷凝水，壓蓋上下的壓力相等。壓蓋上方受力面大于下方，受力大一些，金屬壓蓋落下。

3，壓蓋如果牢固密封，蒸汽堵在里面，再進入冷凝水，蒸汽就會變成冷凝水，蓋子上的壓力變小，蓋子打開，冷凝水流出。

4，壓蓋上下面光滑密封性好，閥蓋頂部設個小突起,以防止壓蓋被吸在頂部不能落下，密封面不耐雜質,如存在雜質則易損傷密封面,降低密封性，甚至使疏水閥喪失作用。

5，CS19H熱動力式蒸汽疏水器也同樣只適用于水平安裝的場合，必須在離設備的凝水管道上就近低位安裝,以確保真正實現其走水不走氣的功能。

KS11H-16P空氣疏水閥-上海南源機械有限公司

   熱動力式蒸汽疏水器也稱：熱動力式蒸汽疏水閥，在啟動階段，由于壓力的作用，碟片被頂起，冷凝水和空氣越過內側閥座經碟片下部從外圍出口的三個小孔排出。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨后排放，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放,循環工作，間斷排水。
