切斷閥的安裝位置要求
時間：2019-10-23 12:04:01 來源：永龍閥門 閱讀：0次
切斷閥的安裝位置要求

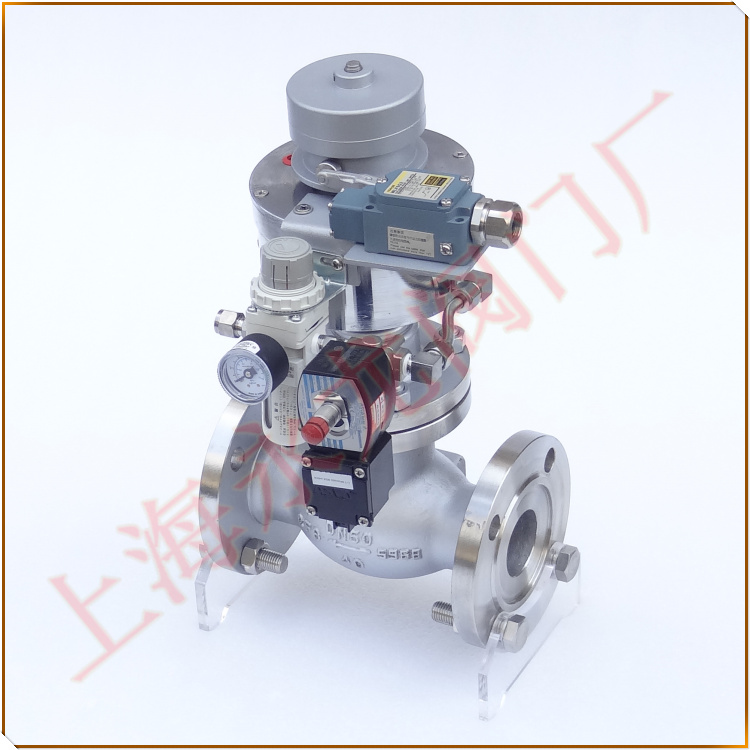

切斷閥有：電動緊急切斷閥，氣動緊急切斷閥，應安裝在容易接近、便于操作、維修的地方，成排管道上的閥門應集中布置，并考慮設置操作平臺或梯子及防雨棚。當儀表流程圖（PID）對緊急切斷閥的安裝位置有具體要求時，應按工藝要求設置。規格大于DN100以上應在閥門的一側或兩側設置支架，該支架不應設在檢修時需要拆卸的短管上，并考慮拆下閥門時不應影響管道的支承。一般支架與閥門法蘭的距離應大于300mm。
切斷閥的安裝位置要求
1，進出裝置的管廊管道在與全廠管廊上的主管相接時，均設置切斷閥。閥門的安裝位置應集中布置在裝置區一側，并設置必要的操作平臺或檢修平臺。從主管上引出支管時，其切斷閥應設在靠近主管根部的支管水平段上，以便流體向閥門兩側排凈。
2，需要經常操作、維修和更換的閥門，應位于地面、平臺或梯子容易接近處。氣動和電動閥也同樣應布置在容易接近處。
3，不需要經常操作的閥門（只在裝卸時使用），如果在地面上無法操作時，也應布置在能架設臨時梯子的地方。
4，閥門手輪的中心距操作面的高度為750～1500mm之間，最適宜的高度為1200mm，不需要經常操作的閥門安裝高度可達1500～1800mm。當安裝高度無法降低且又需要經常操作時，設計時應設置操作平臺或踏步。危險介質的管道和設備上的閥門，不得在人的頭部高度范圍內設置。
5，布置在平臺周?chē)拈y門手輪距平臺邊緣的距離不宜大于450mm。當閥桿和手輪伸入平臺內的上方且高度小于2000mm 時，應使其不影響操作人員的操作和通行，以免造成人身傷害。
6，除工藝另有特殊要求外，一般水平管道上安裝的閥門手輪不得朝下，尤其是危險介質管道上的閥門嚴禁手輪朝下。閥門手輪的方位按下列順序確定：垂直向上；水平；垂直向上的左、右傾斜45°；垂直向下的左、右傾斜45°；不得垂直向下。
7，工藝上要求與設備管口相連接的閥門，當公稱直徑、公稱壓力、密封面型式等與設備管口法蘭相同或相配時，應當直接與設備管口相連接。當閥門上是凹面法蘭時，要提請?jiān)O(shè)備專業在相應的管口配置凸面法蘭。
8，管廊上的支管切斷閥不經常操作（僅在停機檢修時用），若沒有設固定性梯子時，應考慮留出使用臨時梯子的空間位置。
